今天遇到了這樣一個需求：用戶在制作DataMatrix二維碼的時候，二維碼數據由三部分組成：第一部分是固定不變的10位數字字母混合字符，第二部分是日期，第三部分是4位流水號。二維碼制作完成之后，需要將二維碼數據分成三行顯示到二維碼右側，顯示到標簽上的數據會隨著二維碼數據的改變而改變，應該怎么做呢？下面我們看看中瑯二維碼生成軟件中如何制作這樣的流水號DataMatrix二維碼標簽。

1. 打開中瑯二維碼生成軟件，根據打印機中的實際紙張?jiān)O(shè)置紙張尺寸和布局，紙張我們這里設置為總寬度為62mm，高度為40mm的單排標簽紙。

2. 制作流水號DataMatrix碼 點擊軟件左側的“繪制二維碼”按鈕，在白色畫布上繪制一個二維碼，雙擊繪制的二維碼，在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕，在打開的窗口輸入框中輸入固定內容“3HRLDNENLE”。

點擊數據對象下面的“添加”按鈕，添加一個“日期時間”類型的數據，日期格式設置為“yyMMDD”，那么打印的時候就會自動調用電腦系統時間進行顯示，比如顯示為240509。

同時可以結合“日期時間”窗口中的年偏差、月偏差、日偏差參數來改變顯示日期。比如今天是2024年5月9日，設置日偏差為1，那么如果今天打印的話，日期就會顯示為240510。

再數據對象下面的“添加”按鈕，添加一個“序列生成”類型的數據，開始字符串保持1不變，然后點擊右側處理方法下面的“添加”按鈕，添加一個“補齊”數據處理方法，將左側數據補齊4位數字。

切換到二維碼的“條碼”選項卡，將二維碼類型設置為“Data Matrix”。

選中二維碼，點擊軟件頂部的“旋轉180度”按鈕，將二維碼旋轉180度。

3. 打開DataMatrix二維碼的圖形屬性-基本選項卡，記下二維碼的圖形ID，以便后面制作的文本引用二維碼中數據，這里二維碼的圖形ID為1。

4. 將二維碼數據顯示到右側 點擊軟件左側的“繪制普通文本”按鈕，在白色畫布上繪制一個普通文本，雙擊繪制的普通文本，在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕，在打開的窗口中選擇“數據引用”數據類型，引用圖形對象id設置為1，那么就將二維碼中數據引用過來了。

點擊右側處理方法下面的“添加”按鈕，添加一個“格式化”數據處理方法，在格式化框中輸入“”，“?”是英文狀態下的問號，有多少位數據就輸入多少個問號，并在相應的位置鍵入回車。

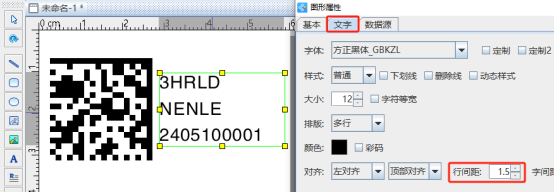

通過上面的“格式化”數據處理方法，我們可以看到二維碼數據分成三行顯示了，這三行數據垂直方向的間距可以通過“文字”選項卡中“行間距”參數進行調整。

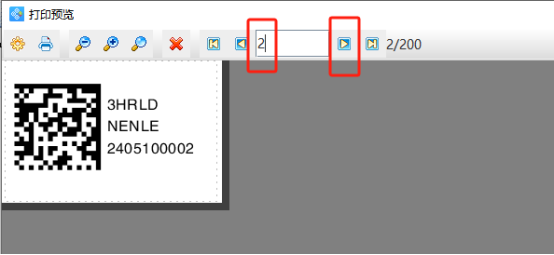

5. 點擊軟件頂部的“打印”按鈕，在打開的打印設置窗口中設置數據量、開始頁碼和結束頁碼，然后點擊下面的“預覽”按鈕，翻頁查看批量生成的流水號DataMatrix二維碼，預覽無誤就可以直接連接打印機打印出來了。

以上就是中瑯二維碼生成軟件中批量制作流水號DataMatrix二維碼，并將二維碼數據顯示到標簽上的操作步驟。用“數據引用”方法制作出來的文本，會自動隨著二維碼數據的改變而改變。當我們修改完二維碼數據之后，通過查看預覽效果可以看到，二維碼右側數據也隨著改變了。
